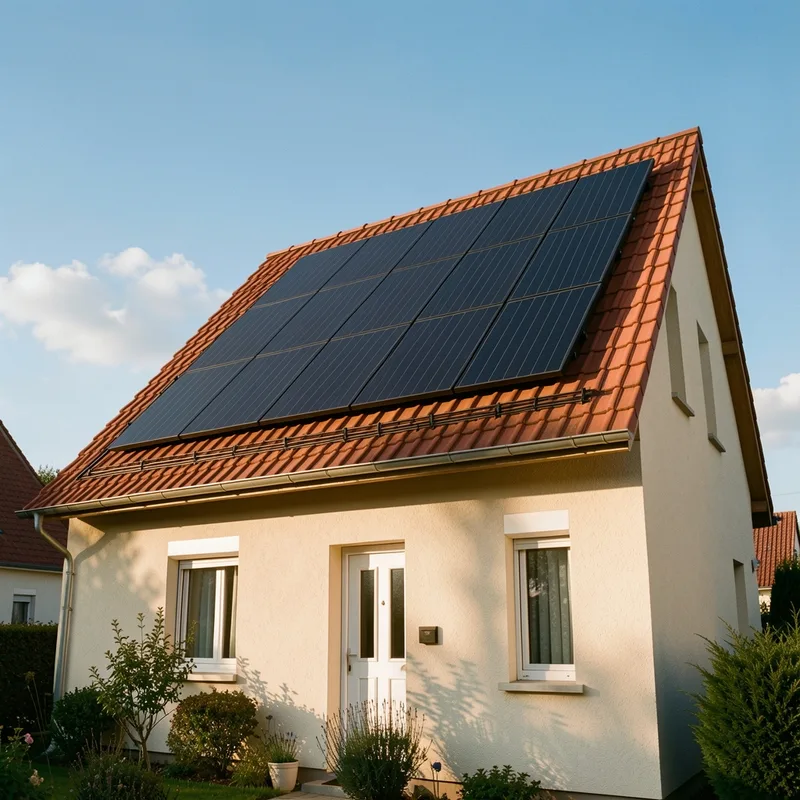

Inclinaison des panneaux solaires : calculer le bon angle

Sur une année complète, l’inclinaison des panneaux solaires la plus productive tourne autour de 38 degrés en France, et non 30. Le calculateur PVGIS de la Commission européenne place l’optimum à 39 degrés à Paris comme à Marseille. Bonne nouvelle : entre 25 et 50 degrés, l’écart avec cet optimum reste sous 2,5 pour cent.

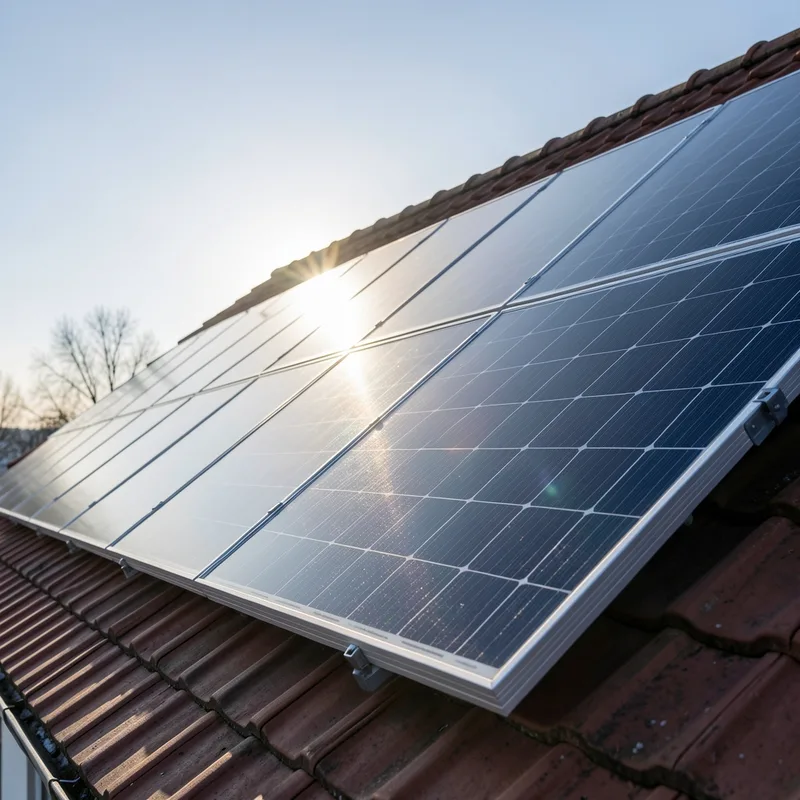

Pourquoi incliner un panneau solaire change la production

Un module photovoltaïque ne capte pas l’énergie du soleil, il capte celle qui traverse sa surface. Deux panneaux identiques placés côte à côte, l’un face aux rayons, l’autre de biais, ne reçoivent pas la même quantité de lumière par mètre carré. L’inclinaison sert à réduire cet écart le plus longtemps possible dans l’année.

À la latitude de Paris, le soleil culmine à 64,6 degrés au-dessus de l’horizon au midi solaire du solstice d’été, et seulement à 17,7 degrés à celui d’hiver. Ces deux valeurs se déduisent de la latitude du lieu et de l’inclinaison de l’axe terrestre, qui vaut 23,44 degrés. Un plan horizontal reçoit donc en décembre une lumière très rasante, alors qu’un plan redressé lui fait presque face.

Aucune toiture fixe ne suit cette course. Le meilleur compromis penche vers l’été, quand les journées sont longues et le rayonnement intense.

Ce que coûte réellement chaque degré d’écart

Le tableau ci-dessous donne la production annuelle d’une installation d’un kilowatt-crête orientée plein sud à Paris, calculée par PVGIS avec la valeur de pertes système par défaut de son manuel utilisateur, soit 14 pour cent.

La courbe est plate autour du sommet et s’effondre aux extrémités. Entre 25 et 50 degrés, la perte reste inférieure à 2,5 pour cent : autant dire rien à l’échelle d’une facture. À 10 degrés, la sanction devient visible. Le même exercice à Lille et à Marseille donne exactement le même verdict, avec 1 pour cent d’écart seulement entre 30 degrés et l’optimum local.

La pente sert aussi à laver le verre

Autre point : un plan incliné se nettoie tout seul. La pluie ruisselle et emporte les poussières, les pollens et les fientes, alors qu’un panneau presque horizontal garde des flaques qui sèchent en laissant des dépôts. La neige glisse également plus vite sur une pente marquée, ce qui compte en montagne où quelques jours de couverture blanche effacent la production. Un angle faible impose donc un entretien plus fréquent.

Comment trouver l’angle d’inclinaison d’un panneau solaire

Trois méthodes coexistent : la règle de la latitude, le calculateur de référence, et la mesure de la pente existante. Les trois se complètent, mais une seule donne un chiffre fiable.

La règle de la latitude et sa limite française

La formule qui circule dans les forums et les documents de calcul d’inclinaison en PDF aligne l’angle sur la latitude, parfois diminuée de dix degrés. À Paris, elle proposerait donc 49 degrés, ou 39 avec la correction. Les valeurs calculées par PVGIS racontent une autre histoire :

• Lille, latitude 50,6 degrés : optimum à 39 degrés ;
• Paris, latitude 48,9 degrés : 39 degrés ;
• Strasbourg, latitude 48,6 degrés : 38 degrés ;
• Nantes, latitude 47,2 degrés : 38 degrés ;
• Lyon, latitude 45,8 degrés : 37 degrés ;
• Marseille, latitude 43,3 degrés : 39 degrés.

Six villes, sept degrés de latitude d’écart, et un optimum qui tient dans deux degrés. La raison tient au ciel français : sous nos climats, une part importante du rayonnement arrive de façon diffuse, renvoyée par la couverture nuageuse, et cette lumière-là vient de tout le ciel plutôt que du disque solaire. Un panneau très redressé s’en prive en tournant le dos à une partie de la voûte céleste.

Le calcul d’inclinaison en fonction de la latitude retrouve sa pertinence sous un ciel plus limpide. À Casablanca, latitude 33,6 degrés, PVGIS calcule un optimum à 32 degrés, presque égal à la latitude du site. La règle n’est pas fausse, elle est simplement calibrée sur des climats secs.

La méthode PVGIS, cinq minutes chrono

PVGIS est publié par la Commission européenne et repose sur des mesures satellitaires : d’après son manuel utilisateur, la base PVGIS-SARAH3 couvre l’Europe, l’Afrique et une grande partie de l’Asie sur la période 2005 à 2023. Obtenir l’inclinaison optimale tient en six gestes :

1. ouvrir l’application dans son onglet installation raccordée au réseau ;
2. déplacer le repère exactement sur votre toiture, pas sur le centre de la commune ;
3. saisir la puissance crête envisagée et laisser les pertes système à leur valeur par défaut ;
4. cocher l’option d’optimisation de la pente, ou celle qui optimise pente et azimut ensemble ;
5. activer la prise en compte des ombres du relief si votre terrain est encaissé ;
6. relever la pente retournée et l’azimut associé.

Attention à la convention d’azimut : le manuel PVGIS précise que 0 degré correspond au sud, -90 degrés à l’est et +90 degrés à l’ouest. Beaucoup de comparaisons ratées viennent d’une confusion avec la convention des boussoles, où le sud vaut 180 degrés. Les applications mobiles d’orientation des panneaux solaires rendent le même service pour un relevé rapide sur le toit, mais elles reprennent des abaques génériques là où PVGIS recalcule sur des mesures locales.

Convertir la pente de votre toit en degrés

Les couvreurs raisonnent en pourcentage, les calculateurs d’inclinaison des panneaux en degrés. La conversion utilise l’arc tangente du rapport hauteur sur longueur horizontale :

• 40 pour cent de pente : 21,8 degrés ;
• 50 pour cent : 26,6 degrés ;
• 60 pour cent : 31,0 degrés ;
• 70 pour cent : 35,0 degrés ;
• 80 pour cent : 38,7 degrés ;
• 100 pour cent : 45,0 degrés.

Pour mesurer sans monter sur le toit, posez un niveau à bulle horizontalement contre un chevron dans les combles, mesurez la hauteur qui sépare son extrémité libre du chevron, puis divisez par la longueur du niveau. La plupart des toitures françaises tombent entre 30 et 45 degrés, donc dans la zone où la perte reste sous un demi-pour-cent. Notre guide sur l’inclinaison et l’orientation des panneaux solaires resitue ces repères dans un projet complet.

Orientation et inclinaison : un seul réglage, pas deux

L’angle et l’exposition agissent ensemble. Redresser un panneau qui regarde à l’est ne rattrape rien, et incliner correctement un module plein nord ne le sauve pas davantage.

Le prix exact de chaque écart au plein sud

Toujours à Paris, à 35 degrés d’inclinaison, PVGIS chiffre ainsi l’effet de l’exposition sur la production annuelle :

• plein sud : 1 146 kWh/kWc, la référence ;
• sud-sud-est : 1 123 kWh/kWc, soit -2,0 pour cent ;
• sud-est : 1 089 kWh/kWc, soit -5,0 pour cent ;
• sud-ouest : 1 065 kWh/kWc, soit -7,0 pour cent ;
• plein est : 918 kWh/kWc, soit -19,9 pour cent ;
• plein ouest : 887 kWh/kWc, soit -22,6 pour cent ;
• plein nord : 594 kWh/kWc, soit -48,2 pour cent.

Un détail mérite attention : lorsque PVGIS optimise aussi l’azimut, il retient une exposition légèrement à l’est du sud : -5 degrés à Paris, -3 degrés à Lille et à Nantes. Les matinées y sont moins nuageuses que les fins de journée. Le sud géographique n’est donc pas toujours le sud le plus productif.

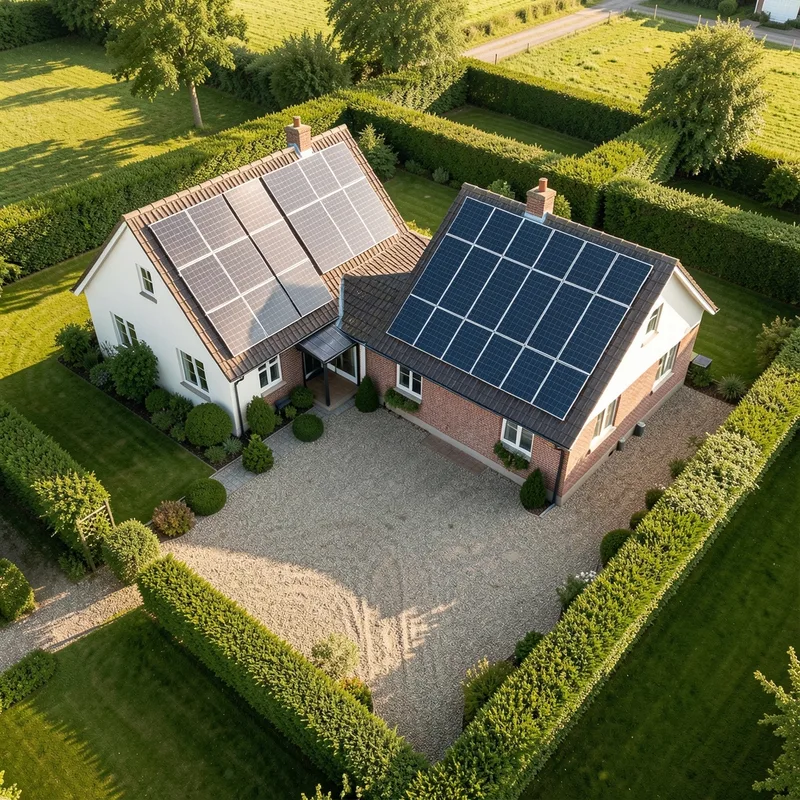

Est ou ouest : abaissez l’angle plutôt que de le subir

Voici la conséquence pratique la plus utile de tout ce calcul. Quand la toiture regarde à l’est ou à l’ouest, l’angle optimal chute, parce qu’un panneau redressé vers un point cardinal défavorable s’éloigne du soleil au lieu de s’en rapprocher. À Paris, un module exposé plein est délivre 953 kWh/kWc à 15 degrés contre 918 à 35 degrés, soit 3,8 pour cent de mieux avec la pente la plus faible. Côté ouest, l’écart grimpe à 5,6 pour cent.

Sur une couverture est-ouest en surimposition, la pente du toit s’impose et ce réglage reste théorique. Sur une pose au sol, sur un carport ou sur une terrasse, cette règle change les volumes produits. Le dimensionnement en découle : notre guide sur la puissance des panneaux solaires à installer part de la consommation à couvrir, l’exposition fixant ensuite le nombre de modules.

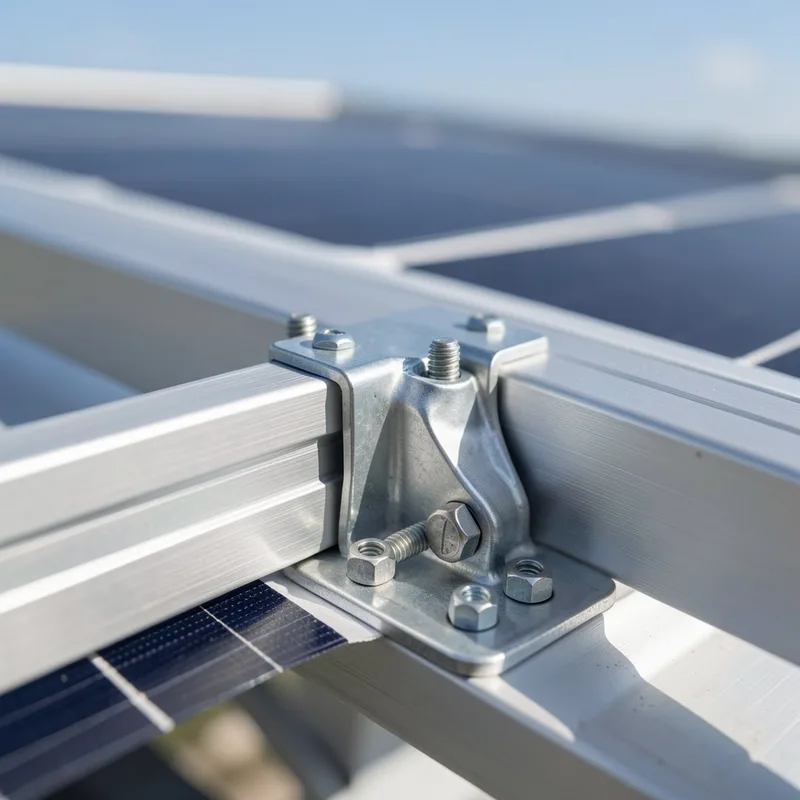

Inclinaison été hiver : faut-il suivre les saisons ?

L’idée séduit : coucher les panneaux quand le soleil est haut, les redresser quand il rase l’horizon. Les chiffres montrent que le jeu en vaut rarement la chandelle en toiture.

L’angle qui privilégie décembre

Les productions mensuelles calculées par PVGIS à Paris, plein sud, séparent nettement trois stratégies. À 60 degrés, le trimestre décembre-janvier-février rapporte 173 kWh/kWc, contre 153 à 35 degrés et 128 à 20 degrés. Le mois de décembre seul passe de 35 à 52 kWh/kWc entre 20 et 60 degrés, soit près de la moitié de production en plus.

Le revers arrive l’été. Sur juin, juillet et août, ces mêmes 60 degrés ne délivrent que 333 kWh/kWc contre 390 à 35 degrés. Sur l’année entière, l’angle d’inclinaison à 60 degrés coûte 4,9 pour cent de production par rapport à 35 degrés. Un angle fort se choisit donc pour une raison précise, jamais par défaut : site de montagne enneigé, chalet occupé l’hiver, ou installation dimensionnée sur les besoins de la saison froide.

Deux réglages par an : le calcul qui refroidit

Chiffrons l’hypothèse maximale. En retenant chaque mois, dans les données mensuelles de PVGIS, le meilleur des trois angles testés, une installation parisienne atteindrait 1 191 kWh/kWc sur l’année, contre 1 148 pour un angle fixe à 39 degrés. Le gain plafonne à 3,8 pour cent, au prix d’une structure réglable, d’une prise au vent supérieure et de manipulations plusieurs fois par an.

Cette bascule garde du sens sur des supports au sol déjà mobiles, ou sur un site isolé où chaque kilowattheure d’hiver évite un démarrage de groupe électrogène. En toiture, la pente est fixe : la question est tranchée avant d’être posée.

En revente totale, tous les kilowattheures se valent : visez l’optimum annuel, donc 35 à 40 degrés au sud. En autoconsommation, la valeur se déplace vers les heures où votre foyer consomme réellement. Une exposition est-ouest étale la production sur la matinée et la soirée. Un angle légèrement plus fort renforce, lui, la production des mois où le chauffage et l’éclairage tournent. Ces arbitrages pèsent sur le retour sur investissement, détaillé dans notre guide du prix d’un panneau photovoltaïque en France.

Toit plat, solaire thermique, ombrage : les cas qui changent la règle

Trois configurations sortent du raisonnement précédent, parce que la contrainte dominante n’est plus l’angle lui-même.

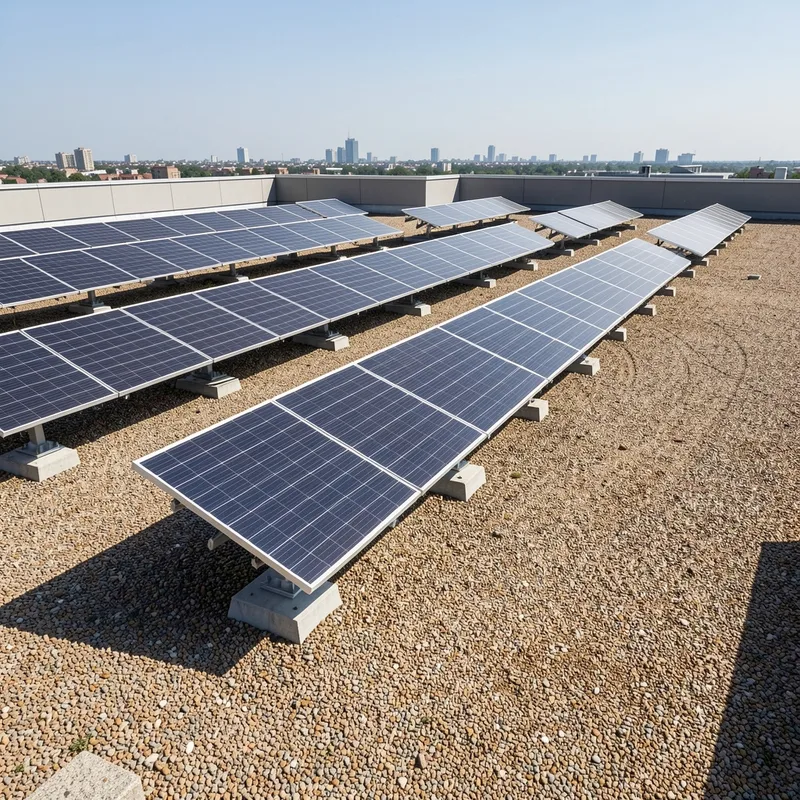

Toit plat : l’angle se négocie avec l’espacement des rangées

Sur une terrasse, la pente devient libre, mais chaque rangée projette une ombre sur la suivante. Le dimensionnement se fait au midi solaire du solstice d’hiver, quand le soleil est le plus bas, soit 17,7 degrés à la latitude parisienne. Pour un module standard de 1,72 mètre de long posé en portrait, la géométrie donne :

• à 10 degrés : 0,30 mètre de hauteur, 0,94 mètre d’ombre portée, 2,63 mètres de pas entre rangées ;
• à 15 degrés : 0,45 mètre de hauteur, 1,39 mètre d’ombre, 3,06 mètres de pas ;
• à 30 degrés : 0,86 mètre de hauteur, 2,69 mètres d’ombre, 4,18 mètres de pas.

Passer de 10 à 30 degrés fait gagner 9 pour cent de production par panneau, mais impose 59 pour cent d’espace en plus par rangée. Sur une surface bornée, le calcul s’inverse : la toiture plate se cale entre 10 et 15 degrés pour maximiser les kilowattheures par mètre carré disponible. Deux contraintes s’y ajoutent, la prise au vent, qui grandit avec l’angle et alourdit le lestage, et la charge admissible de la dalle.

Panneau solaire thermique : la pente monte

Un capteur thermique alimente un ballon d’eau chaude sanitaire, un besoin quasi constant sur l’année alors que la ressource solaire, elle, s’effondre en hiver. Maximiser le total annuel n’a aucun intérêt ici : un excédent de juillet finit en surchauffe et en stagnation dans les capteurs.

L’objectif devient donc d’aplatir la courbe saisonnière, exactement ce que produit un angle fort. Les mêmes données PVGIS le montrent à Paris : passer de 35 à 60 degrés ajoute 13,2 pour cent au trimestre hivernal et retire 14,5 pour cent au trimestre estival. Pour un chauffe-eau solaire, cette redistribution vaut mieux qu’un pic de juillet inutilisable. Le raisonnement vaut aussi pour un système solaire combiné qui participe au chauffage.

Un masque d’ombre pèse plus lourd qu’un défaut d’angle

Cinq degrés d’écart avec l’optimum coûtent moins d’un demi-pour-cent. Une cheminée qui balaie deux rangées de modules chaque matin coûte infiniment plus. Avant d’affiner l’angle au degré près, relevez les masques : arbres, bâtiments voisins, souches de cheminée, antennes, et le relief lui-même, que PVGIS intègre grâce à son option de prise en compte des ombres du terrain ou par import d’un fichier d’horizon.

Quand le masque ne peut pas disparaître, la réponse est électronique plutôt que géométrique. Notre comparatif onduleur ou micro-onduleur photovoltaïque détaille comment un suivi de puissance module par module limite la casse sur une toiture partiellement ombragée.

Les trois lignes à vérifier avant de signer

Un devis sérieux mentionne l’inclinaison et l’azimut retenus, en degrés, et non « exposition favorable ». Réclamez ensuite l’étude de production associée, avec le logiciel utilisé et l’hypothèse de pertes système, faute de quoi les kilowattheures annoncés ne sont comparables avec rien. Vérifiez enfin que le relevé d’ombrage figure au dossier.

Prochaine étape : relevez la pente du toit au niveau à bulle, convertissez-la en degrés, puis lancez une simulation PVGIS sur les coordonnées exactes de votre maison. Comparez le résultat aux productions annoncées sur au moins trois devis d’installateurs certifiés RGE. Les démarches qui suivent, de la déclaration en mairie au raccordement, sont réunies dans notre guide pour installer des panneaux solaires en France.
